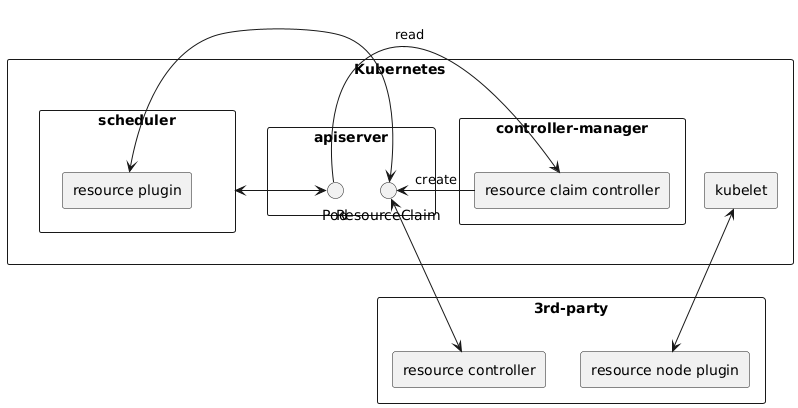

@startuml skinparam componentStyle rectangle component Kubernetes { component scheduler { component "resource plugin" as k8sresourceplugin } component " apiserver " as apiserver { interface Pod interface ResourceClaim } component "controller-manager" as controllermanager { component "resource claim controller" as k8sresourceclaimcontroller } component kubelet } component 3rd-party as 3rdparty { component "resource controller" as vendorcontroller component "resource node plugin" as vendornodeplugin } 'scheduler -[hidden]r-> apiserver 'apiserver -[hidden]r-> controllermanager 'Pod -[hidden]u-> ResourceClaim 'Kubernetes -[hidden]d-> 3rdparty Pod -> k8sresourceclaimcontroller: read ResourceClaim <- k8sresourceclaimcontroller: create Pod <-> scheduler ResourceClaim <-> k8sresourceplugin ResourceClaim <--> vendorcontroller kubelet <--> vendornodeplugin @enduml
