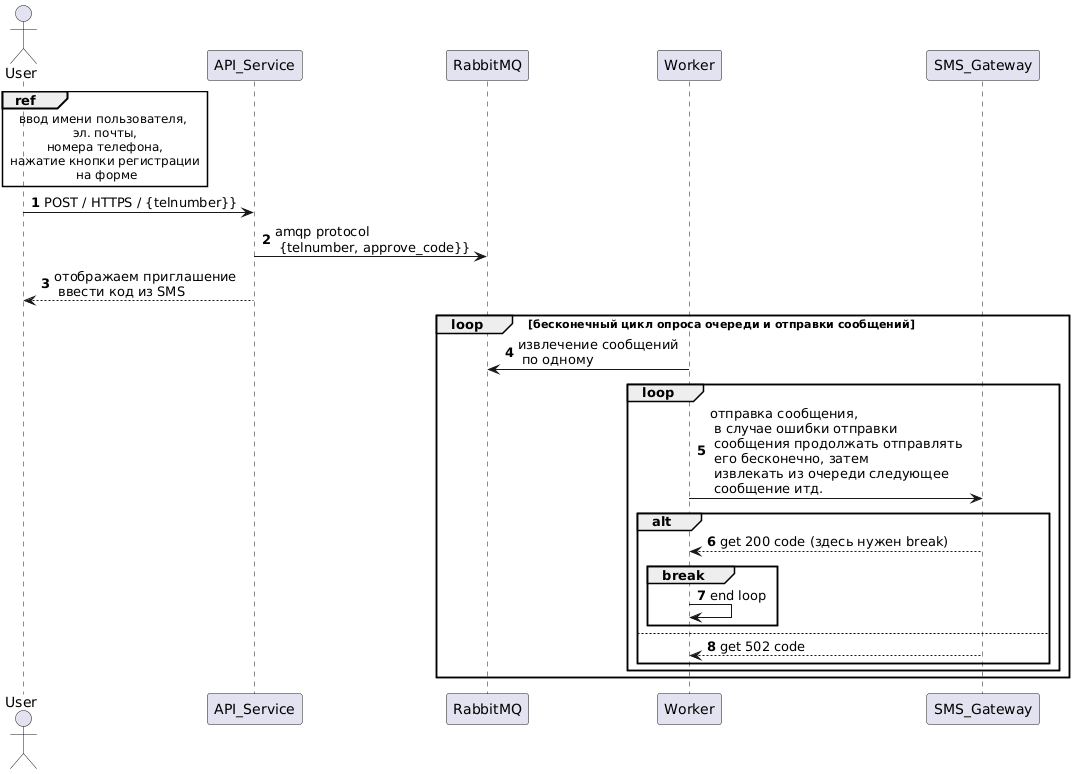

@startuml 'https://plantuml.com/sequence-diagram actor User participant API_Service as Api participant RabbitMQ as RMQ participant Worker as Worker participant SMS_Gateway as SMS autonumber ref over User: ввод имени пользователя, \n эл. почты, \n номера телефона, \n нажатие кнопки регистрации \n на форме User -> Api: POST / HTTPS / {telnumber}} Api -> RMQ: amqp protocol \n {telnumber, approve_code}} User <-- Api: отображаем приглашение \n ввести код из SMS loop бесконечный цикл опроса очереди и отправки сообщений Worker -> RMQ: извлечение сообщений \n по одному loop Worker -> SMS: отправка сообщения, \n в случае ошибки отправки \n сообщения продолжать отправлять \n его бесконечно, затем \n извлекать из очереди следующее \n сообщение итд. alt SMS --> Worker: get 200 code (здесь нужен break) break Worker -> Worker : end loop end else SMS --> Worker: get 502 code end end end @enduml
