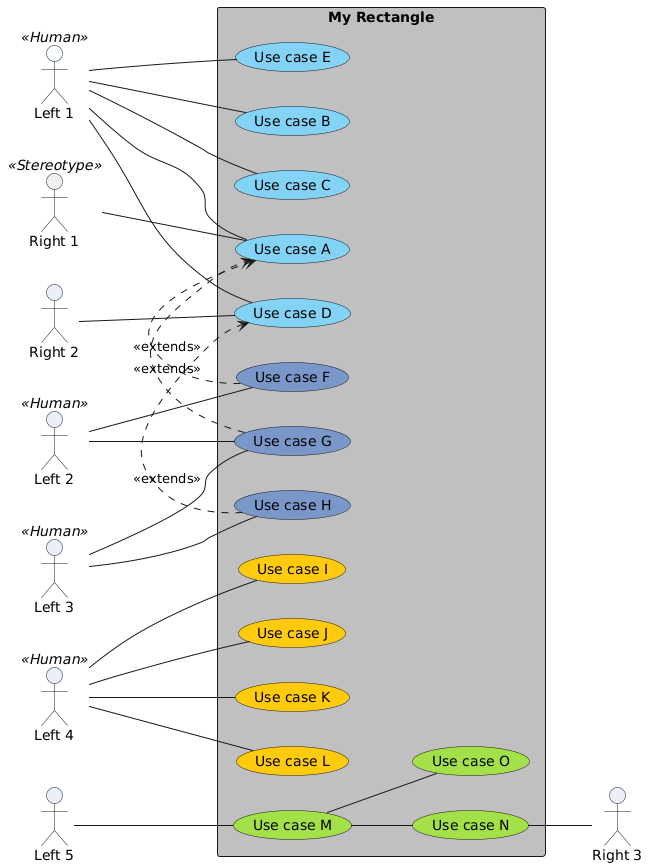

@startuml ' ======= the actors ========= actor :Left 1: as Left1 << Human >> #f8fdff actor :Right 1: as Right1 << Stereotype >> actor :Left 2: as Left2 << Human >> #eaf0f9 actor :Left 3: as Left3 << Human >> #eaf0f9 actor :Left 4: as Left4 << Human >> #eaf0f9 actor :Left 5: as Left5 #eaf0f9 actor :Right 3: as Right3 #eaf0f9 actor :Right 2: as Right2 #eaf0f9 rectangle "My Rectangle" #C0C0C0 { left to right direction ' ====== the use cases ========= (Use case A) as (UseCaseA) #83d3f6 (Use case B) as (UseCaseB) #83d3f6 (Use case C) as (UseCaseC) #83d3f6 (Use case D) as (UseCaseD) #83d3f6 (Use case E) as (UseCaseE) #83d3f6 (Use case F) as (UseCaseF) #7a97ca (Use case G) as (UseCaseG) #7a97ca (Use case H) as (UseCaseH) #7a97ca (Use case I) as (UseCaseI) #ffcb0c (Use case J) as (UseCaseJ) #ffcb0c (Use case K) as (UseCaseK) #ffcb0c (Use case L) as (UseCaseL) #ffcb0c (Use case M) as (UseCaseM) #a4e148 (Use case N) as (UseCaseN) #a4e148 (Use case O) as (UseCaseO) #a4e148 ' ====== the use case links ========= Left1 -- (UseCaseA) Left1 -- (UseCaseB) Left1 -- (UseCaseC) Left1 -- (UseCaseD) Left1 -- (UseCaseE) Left2 -- (UseCaseF) Left2 -- (UseCaseG) (UseCaseF) .> (UseCaseA) : << extends >> (UseCaseG) .> (UseCaseA) : << extends >> Left3 -- (UseCaseG) Left3 -- (UseCaseH) (UseCaseH) .> (UseCaseD) : << extends >> Left4 -- (UseCaseI) Left4 -- (UseCaseJ) Left4 -- (UseCaseK) Left4 -- (UseCaseL) Left5 -- (UseCaseM) (UseCaseM) -- (UseCaseN) (UseCaseM) -- (UseCaseO) Right3 -up- (UseCaseN) 'TODO: These last 2 should be positioned on the right hand side. How to do it? Right1 -- (UseCaseA) Right2 -- (UseCaseD) 'These do not work. PlantUML will put the Actors far away at the bottom '(UseCaseA) -- Right1 '(UseCaseD) -- Right2 } @enduml
